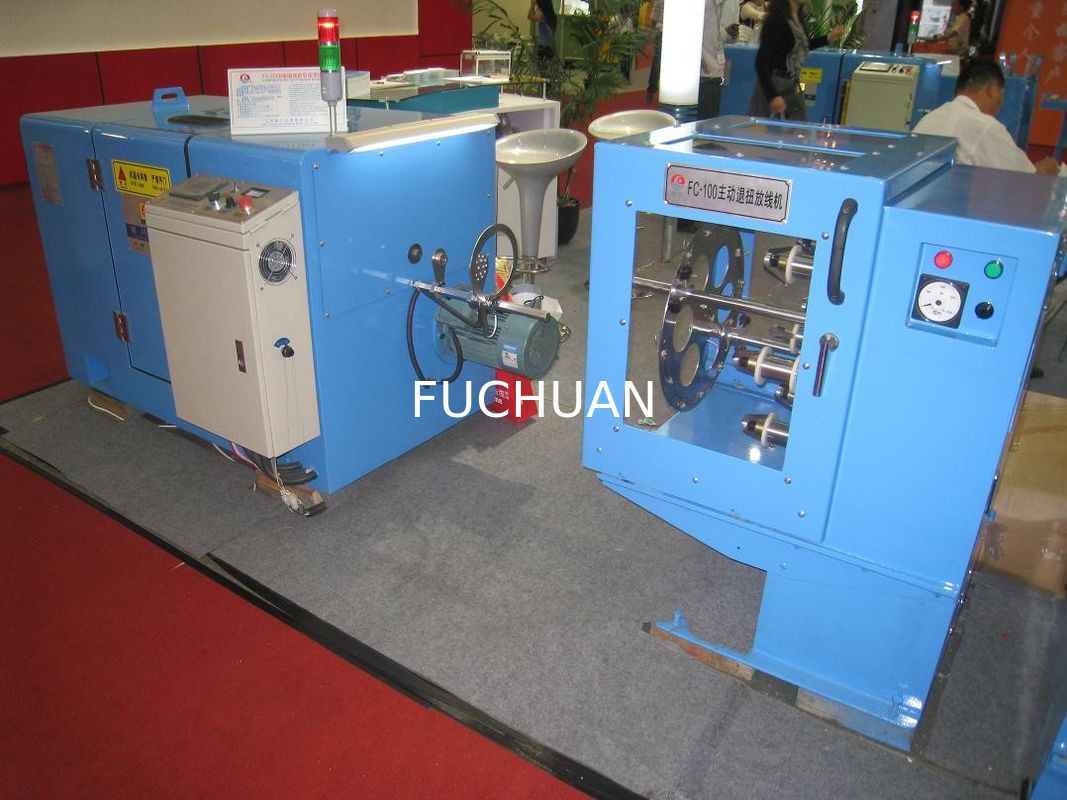

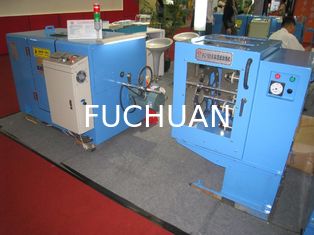

콤팩트 구조 구리 와이어 펀칭 기계 2000L x 960W x 1100H 간편한 조작

콤팩트 구조 구리 와이어 펀칭 기계 2000L × 960W × 1100H 작동하기 쉽습니다

장점:

1높은 속도, 좋은 안정성

2자동 긴장 조절: 스릴을 채우면,긴장은 증가해야합니다 (터치 화면으로 자유롭게 데이터를 설정) 기계는 자동으로 부드럽게 긴장을 조정할 수 있습니다, 긴장 균일 변동 유지, 작업 중에 긴장 설정을 달성 할 수 있습니다.

3오버 라인 시스템: 최신 구조, 선도 바퀴를 가로 지르는 스핀드에서 선 벨트까지의 와이어, 독보적인 반 원형 굴곡 디자인을 가진 선바람 저항으로 인해 고속 작동을 피하기 위해 반 원의 포르셀린 링 라인을 가진 활, 점프 주식 현상

4스핀드 윤활: 버터 윤활 (오일 윤활 결함: 오일 온도는 고속 작동 중에 증가하고 오일 안개가 벽에 있는 구슬로 집중됩니다.스릴에 떨어지고 선도자를 오염, 방열 conduit 때 방광을 일으킬 수 있습니다.)

5안전 보호: 문 접촉이 없으면 엘리베이터 접촉이 없습니다.내부 및 외부 와이어 터치 화면에 오류 표시 자동 알람 또는 작동을 시작할 수 없습니다

6스핀드 및 알루미늄 판 완공: 고속 동적 균형 처리 후; 소음 75 데시벨 미만

7전기 제어: 사용자 친화적 인 터치 스크린 인터페이스 작동, PLC 프로그래머 + 인버터에 의해 제어

8미터 계산 방법: 최신 국내 설계, 스핀드 미터; 같은 기계는 선도자 사양으로 굽혀, 미터 오류는 10천분의 1입니다.

주요 성능 매개 변수

1. 응용: 7 pcs 이상 합금 와이어, 틴 와이어, 에마일 와이어 및 기타 1 + 6는 스트랜딩으로 굽는 것을 대체 할 수 있습니다.

2모노 필라멘트 지름 범위: φ0.025 ~ φ0.08mm

3굽은 와이어 지름 범위: φ0.075 ~ φ0.24mm

4밧줄 가로 절단 면적: 0.0034 ~ 0.035mm2

5스풀 사양: φ200mm × 31mm × φ135mm (또는 고객의 도면으로 사용자 정의)

6최대 속도: 3000RPM (설계 속도)

7케이블 설치: φ15mm 가벼운 막대류류, 롤링 레이 길이와 거리를 정확하게 조정할 수 있습니다

8- 스트랜드 레이 길이: 0.8~4.0mm 14 클래스

9주 모터: 2.2KW AC 모터

10조립 부피: 약 10Kg

11- 휘어진 방향: 왼쪽과 오른쪽 방향은 임의로 선택 될 수 있습니다, 방향을 변경하기 위해 스위치 바를 당기십시오, 쉬운 작업

12. 브레이크: 전자기 브레이크와 함께, 내부 / 외부 단절 때 자동 브레이킹을 달성 할 수 있습니다, 설정 미터를 충족

13. 긴장 제어: 자기 클러치 제어 스레드 긴장, PLC 프로그램 컨트롤러에 의해 자동으로 긴장 조정, 긴장 일정 유지

14- 기계 구동 베어링: 주축은 스웨덴 SKF 베어링, 다른 것은 일본 NSK 베어링

15시간 벨트: 미국으로부터의 수입

기계적 성능

1신체 구조:

1) 소재: 저탄소 강철

2) 구조: 내부 스트레스 를 제거 하기 위해 고열 및 노화 를 통해 몸, 그리고 정밀 뚫기 기계에 의해 뚫어 포름을 형성 하는.

2뭉치기 입력 부분:

1) 덩어리 입구 위치: 정문, 기계의 오른쪽 (고객 요구 사항에 따라 사용자 정의가 좌측으로 변경 될 수 있습니다).

2) 덩어리 입력 모드: 회수 장치에서 분리 감지 영역을 통해 먼저 전체 하위 선 보드 (하위 구멍 1 + 6 + 12 +... 분포), 첫 번째 압력 폼을 통해,다음 두 번째 압력 폼, 와이어 가이드 휠 안의 오른쪽 스핀들 안으로 들어가면,그리고 그 다음 중앙 코너의 안내 바퀴를 통해 선도 바퀴에, 라인러의 가이드 바퀴를 케이블 설치에 최종 (선 갱싱 입구 패턴 다이어그램 참조)

3스핀드:

1) 소재: 40Cr 강철은 진열 및 완화 처리 후 가공됩니다.

2) 정확성: 샤프트 코어 외면 지름과 베어링 끝면은 축과 동심성과 수직성을 보장하기 위해 맷됩니다.

3) 동적 균형: G2.5의 표준 (0.03g의 무게 차이)

4알루미늄 판:

1) 재료: ZL104

2) 정확성: 모든 끝면은 위치 구멍에 대한 위치 ((0.03g 미만)

3) 동적 균형: G2.5의 정확성 (0.03g의 무게 차이)

5굴복해

1) 재질: 일본에서 수입한 SK5

2) 형태: 특별한 외모, 바람 저항을 줄입니다.

3) 중량 허용량: 한 쌍당 0.03g 미만

6변속기 부분: 수입 동기 벨트 드라이브, 정밀한 길이를 배치

7와이어 입력 바퀴:

1) 재료: # 45 열처리 HRC30-40을 완료 철강.

2) 표면 에 단단 한 크롬 접착, 착용 하기 쉽지 않음

8스핀드 하우징:

1) 재료: 유연 철 QT42-10.

2) 가공: CNC 기계 도구

3) 정확성: 한 개의 처리 구멍 끝 가공, 동심성을 보장합니다.

9스핀들 베어링 윤활 시스템:

1) 윤활법: 버터 윤활

2) 버터 모델: LGMT2

3) 밀폐 방법: 기계적 기름 유지 고리, 내부에서 기계를 깨끗하게 유지
