제품 상세 정보:
|
| 색: | 하늘빛 | 실패를 차지하세요: | 지름 1250 밀리미터 |
|---|---|---|---|
| 동선에 적합하세요: | 0.5mm-2.54mm | 와이어: | 민동선, 2) 주석 도금선, 3)은 재킷화된 와이어, 4) 에나멜 선, 5)코어선을 위한 두배 회전. |
| 꼬임방향: | 왼쪽이거나 옳은 것에 자유롭습니다 | 조작 모드: | 터치 스크린 작동 |
| 트위스트 방식: | 이중 트위스트 코어 와이어 | 와이어 직경: | 0.30-2.54mm |
| 좌초 지역: | 6.0-35.0mm2 | 피치 범위: | 35-250mm, 12개 클래스 |
| 최대 속도: | 1000rpm(2000 트위스트) | 메인 모터 전원: | 18.5-22kw |
| 장력 제어: | 터치 스크린 + PLC | 배선 종류: | 베어, 주석 도금, 은색, 에나멜 처리 |
| 특징: | 400 튜브 번처를 대체합니다. | ||
| 강조하다: | 선재 타래 결박기,와이어 펀처,꼬임 장비 |
||

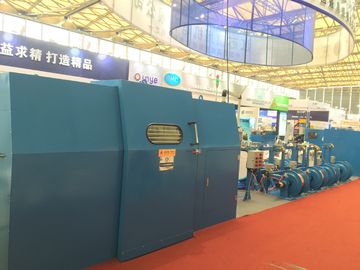

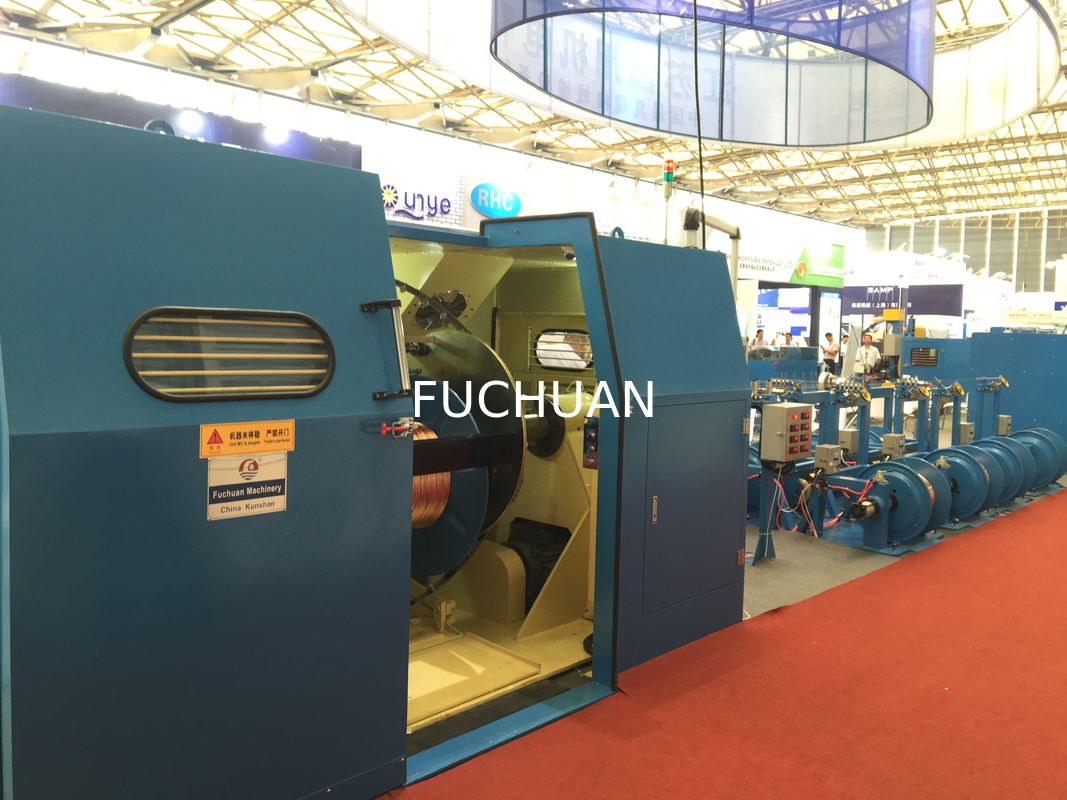

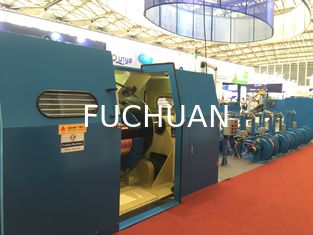

Fuchuan FC-1250B 구리선 연선기
빠른 세부 정보:
7가닥 이상 연선에 적용, 예: 1) 베어 구리선, 2) 주석 도금선, 3) 은 코팅선, 4) 에나멜선, 5) 심선 이중 연선.
특징:
일본 기술, 중국 생산
신제품, 기존 400 튜브 연선기 대체, 높은 생산성 (기존 기계 대비 4.5배, 특히 1+6 도체 연선 시), 에너지 절약, 소형화, 저소음 등
사양:
| 장비 모델 | FC-1000B | FC-1250B | FC-1600B |
| 연선 용도 | 7가닥 이상 연선에 적용, 예: 1) 베어 구리선, 2) 주석 도금선, 3) 은 코팅선, 4) 에나멜선, 5) 심선 이중 연선. | ||
| 단선 직경(mm) | 0.30-2.14 | 0.5-2.54 | 0.5-2.52 |
| 연선 단면적(mm²) |
6.0~25.0
|
10.0~35.0
|
16.0~95.0
|
| 심선 단선 직경(mm) | 2.0~5.0 | 3.0~6.0 | 3.0-10 |
| 심선 연선 외경(mm) | 4.0~10.0 | 6.0~15.0 | 8.0~20.0 |
| 피치(mm) | 35-200(12단계) | 50-250(12단계) | 80-350(12단계) |
| 꼬임 방향 | 좌우 자유 | ||
|
권취 보빈 외경*내경*외폭 |
1000*80*750 | 1250*80*950 | 1600*80*1180 |
| 최대 회전 속도 | 1000rpm(2000회전/분) | 800rpm(1600회전/분) | 600rpm(1200회전/분) |
| 주 모터 동력 | 18.5KW | 22KW | 30KW |
| 인버터 동력 | 18.5KW | 22KW | 30KW |

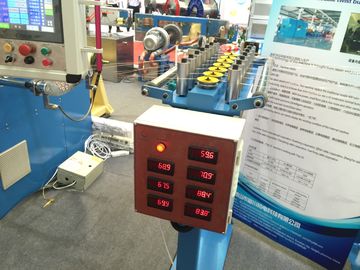

| 장력 제어 | 터치 스크린 + PLC + 분말 자석 클러치, 빈 보빈부터 가득 찬 보빈까지 일정한 장력 보장 | ||
| 분말 자석 클러치 | 20kgf | 20kgf | 40kgf |
| 보호 |
자동 브레이크/정지 1) 내부 및 외부 와이어 끊김 2) 사전 설정 길이 도달 |
||
| 브레이크 모드 | 전자 브레이크 | ||
| 이송 방식 | 링 드라이브 유닛으로 와이어 롤링, 권취 피치 및 폭 조절 가능 | ||
| 작동 모드 | 터치 스크린 작동 | ||
| 치수 L*W*H(mm) | 4000*2200*2100 | 4500*2600*2500 |
5000*3000*3000 |
