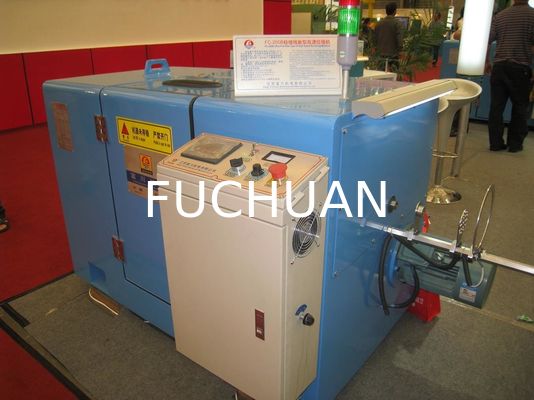

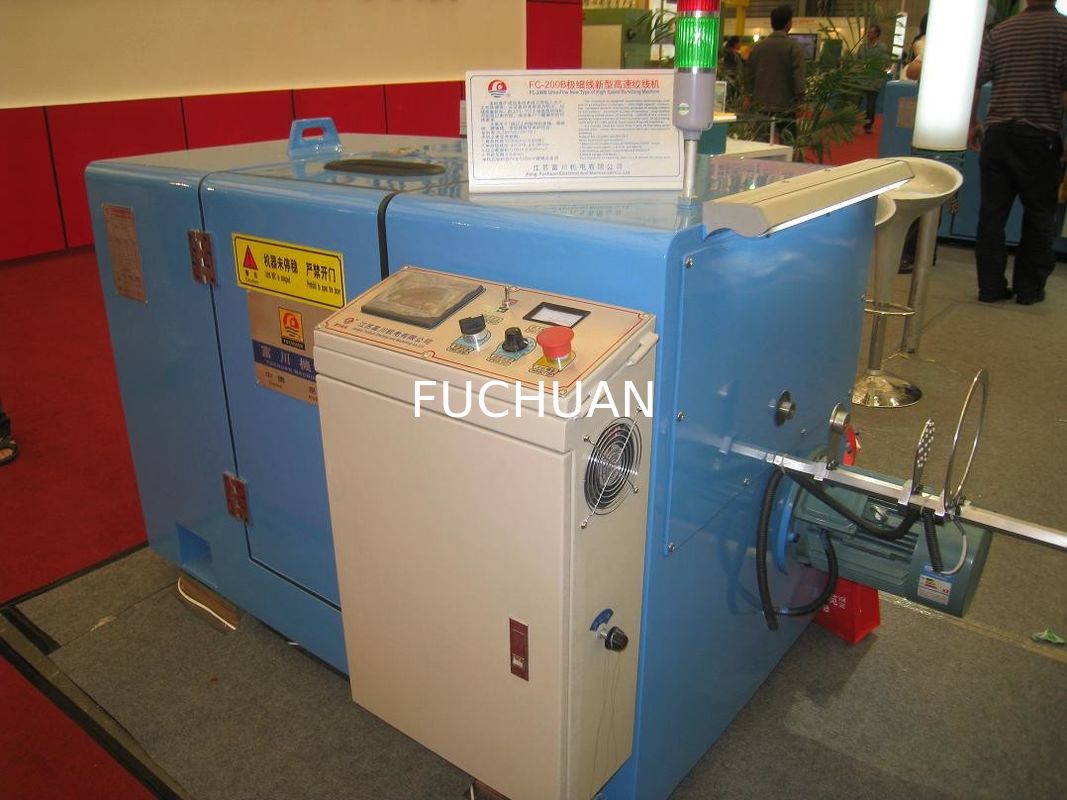

케이블 구리 철사 다발 기계 고정확도 터치스크린 장비

고정밀 케이블 연선기 / 터치스크린 케이블 압출 라인

케이블 연선기 장점:

1. 고속, 우수한 안정성

2. 자동 장력 제어: 연선 시, 릴 권취가 비어 있을 때부터 가득 찰 때까지 장력이 증가해야 합니다 (터치스크린으로 데이터 자유 설정). 기계는 장력을 자동으로 부드럽게 조절하여 장력 변화를 균일하게 유지하며, 작업 중 장력 설정을 달성할 수 있습니다.

3. 오버라인 시스템: 최신 구조, 와이어는 스핀들에서 가이드 휠을 거쳐 바로 보우 벨트로 연결됩니다. 보우(포함)는 독특한 반원형 홈 디자인을 가지고 있으며, 보우와 함께 반원형 도자기 링 라인이 있어 고속 작동 시 바람 저항으로 인한 연선 긁힘, 점프 현상을 방지합니다.

4. 스핀들 윤활: 버터 윤활 (오일 윤활의 단점: 고속 작동 시 오일 온도 상승, 오일 미스트가 벽에 구슬처럼 뭉쳐 릴에 떨어져 도체를 오염시키고 절연 시 기포를 유발합니다).

5. 안전 보호: 도어 접촉 불량, 리프트 접촉 불량, 내부 및 외부 와이어 끊김 오류 시 터치스크린에 자동 경보 표시 또는 작동 불가

6. 미터 계수 방식: 최신 국내 설계, 스핀들 미터 포함; 동일한 기계에서 연선되는 도체 사양이 같을 경우, 미터 오차는 만분의 일 이내

주요 성능 매개변수

1. 적용: 7개 이상의 합금 와이어, 주석 도금 와이어, 에나멜 와이어 등 1+6은 꼬임을 연선으로 대체 가능

2. 단선 직경 범위: φ0.025 ~ φ0.08mm

3. 연선 직경 범위: φ0.075~ φ0.24mm

4. 연선 단면적: 0.0034~ 0.035mm²

5. 스풀 사양: φ200mm ×31mm×φ135mm (또는 고객 도면에 따라 맞춤 제작)

6. 최대 속도: 3000RPM (설계 속도);

7. 케이블 레이: φ15mm 경봉 베어링 타입, 레이 길이 및 거리를 정확하게 조절 가능

8. 연선 길이: 0.8~ 4.0mm 14 등급

9. 주 모터: 2.2KW AC 모터

10. 방향: 좌측 기계, 즉 전면 도어를 향했을 때, 페이오프는 오른쪽에 있음 (고객 요구 사항에 따라 맞춤 제작 가능)

11. 본체 및 도어 씰: 플라스틱 씰

12. 스핀들 베어링 씰: 기계식 오일 리테이닝 링

기계적 성능

1. 본체 구조:

1) 재질: 저탄소강 용접.

2) 구조: 본체는 어닐링 및 노화 처리하여 내부 응력을 제거한 후, 정밀 보링 머신으로 보링하여 일체형으로 성형합니다.

2. 연선 입구 부분:

1) 연선 입구 위치: 전면 도어를 향했을 때, 기계의 오른쪽 (고객 요구 사항에 따라 왼쪽으로 변경 가능).

2) 연선 입구 모드: 페이오프 장치에서 단선 감지 영역을 거쳐, 총 분선 보드 (분할 구멍은 1+6+12+...로 분배)로 이동, 첫 번째 압력 금형, 두 번째 압력 금형을 거쳐, 오른쪽 스핀들 내부의 와이어 가이드 휠로 진입. 알루미늄 아치와 도자기 링을 거쳐 왼쪽 스핀들 내부의 와이어 가이드 휠로 진입한 후, 중앙 코너의 가이드 휠을 거쳐 리딩 휠로, 최종적으로 얼라이너의 가이드 휠을 거쳐 케이블 레이 (와이어 연선 입구 패턴 다이어그램 참조)

3. 스핀들 베어링 윤활 시스템:

1) 윤활 방법: 버터 윤활

2) 버터 모델: LGMT2

3) 밀봉 방법: 기계식 오일 리테이닝 링, 기계 내부를 깨끗하게 유지

4. 권취: 인장 장력 제어: 자기 클러치로 스레드 장력 제어, PLC 프로그램 컨트롤러로 자동 장력 조절, 장력 일정 유지

5. 케이블 레이: 특수 양방향 케이블 레이 장치, φ15mm 경봉 베어링 타입, 레이 길이 및 거리를 정확하게 조절 가능

6. 스풀 크기:

(고객 맞춤 가능)

7. 동력: 1KW

8. 설치 전력: 2.2KW
