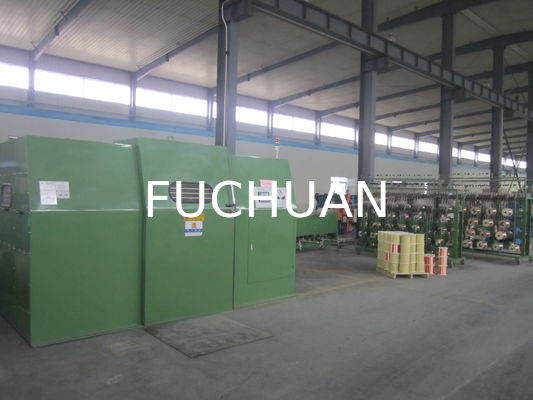

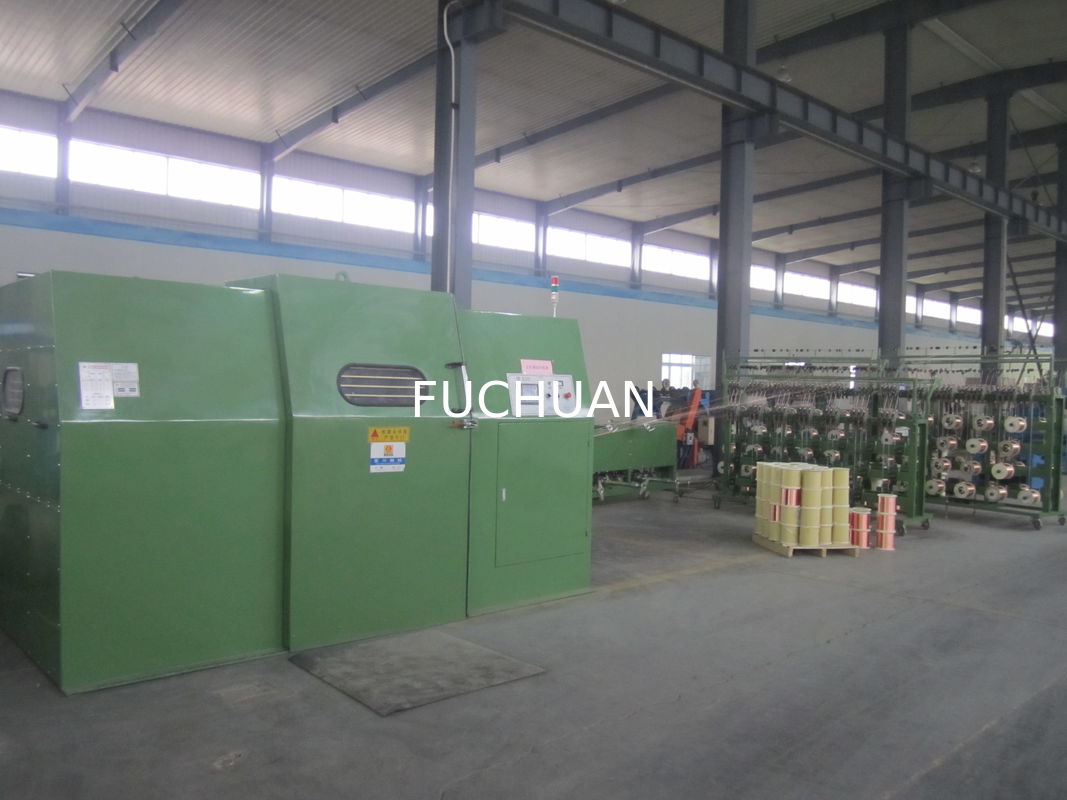

전기 구리선 연선기 버터 윤활 보안 장비

구리선 연선기 특징

• 오버라인 시스템: 최신 구조로, 스핀들에서 가이드 휠을 거쳐 보우 벨트로 바로 이어집니다. 보우(와 함께) 독특한 반원형 홈 디자인, 보우와 함께 반원형 도자기 링 라인이 있어 고속 작동 시 바람 저항으로 인한 연선 긁힘, 점프 현상 방지
• 스핀들 윤활: 버터 윤활 (오일 윤활의 단점: 고속 작동 시 오일 온도가 상승하고, 오일 미스트가 벽에 구슬처럼 맺혀 릴로 떨어져 도체를 오염시키고 절연 시 물집을 유발함)
• 보안 보호: 도어 접촉 불량, 리프트 접촉 불량, 내부 및 외부 전선 끊김 오류 시 터치 스크린에 자동 경보 표시 또는 작동 불가
• 스핀들 및 똠 알루미늄 디스크 움 회전 팔 마감: 고속 동적 밸런서 처리 후; 소음 dB 미만
• 전기 제어: 사용자 친화적인 터치 스크린 인터페이스 작동, PLC 프로그래머 + 인버터로 제어
• 플라이어 보우: 일본 수입 SK5, 열처리 마감, 표면 하드 크롬 움 수입 유리 섬유 전송 시스템: 동기 벨트로 구동, 정확한 배치, 내부 윤활 위치 없음, 급유 및 기계 청소로 인한 폐기물 없음

구리선 연선기 매개변수

• 응용 분야: 코어 트위스터 및 연선, 예를 들어 일반 전선, 주석 도금 전선, 니켈 전선, 은 도금 전선, 에나멜 전선, 구리 피복 알루미늄, 합금 전선 등 1 + 6은 꼬임 대신 연선으로 대체 가능
• 단선 직경 범위: mm
• 꼬임선 직경 범위: mm
• 연선 단면적: mm²
• 릴 사양: PND
• 최대 속도: RPM(설계 속도); (사양에 따라 속도 다름)
• 정상 작업 속도: 최대 속도의 80%까지
• 도장: RAL5015 연한 파랑 (고객 요구 사항에 따라 맞춤 제작 가능)
• 포장: 방수 간이 포장
• 방향: 왼손 기계, 즉 전면을 향했을 때 페이오프가 오른쪽에 있음 (고객 요구 사항에 따라 맞춤 제작 가능)
• 본체 및 도어 씰: 플라스틱 씰
• 스핀들 베어링 씰: 기계식 오일 리테이닝 링

구리선 연선기 기계적 성능

• 스핀들 하우징:

1.재질: 연성 주철 QT42-10.

2.가공: CNC 공작 기계

3.정확도: 한 번의 가공 구멍 엔드 성형으로 동심도 보장.

• 스핀들 베어링 윤활 시스템:

1.윤활 방법: 버터 윤활

2.버터 모델: LGMT2

3.밀봉 방법: 기계식 오일 리테이닝 링, 기계 내부 청결 유지

• 테이크업: 자기 클러치 제어로 인한 인장 장력 제어, PLC 프로그램 컨트롤러로 자동 장력 조절, 장력 일정 유지
• 케이블 배치: 특수 양방향 케이블 배치 장치, Φ mm 라이트 로드 베어링 타입, 배치 길이 및 거리 정확하게 조절 가능
