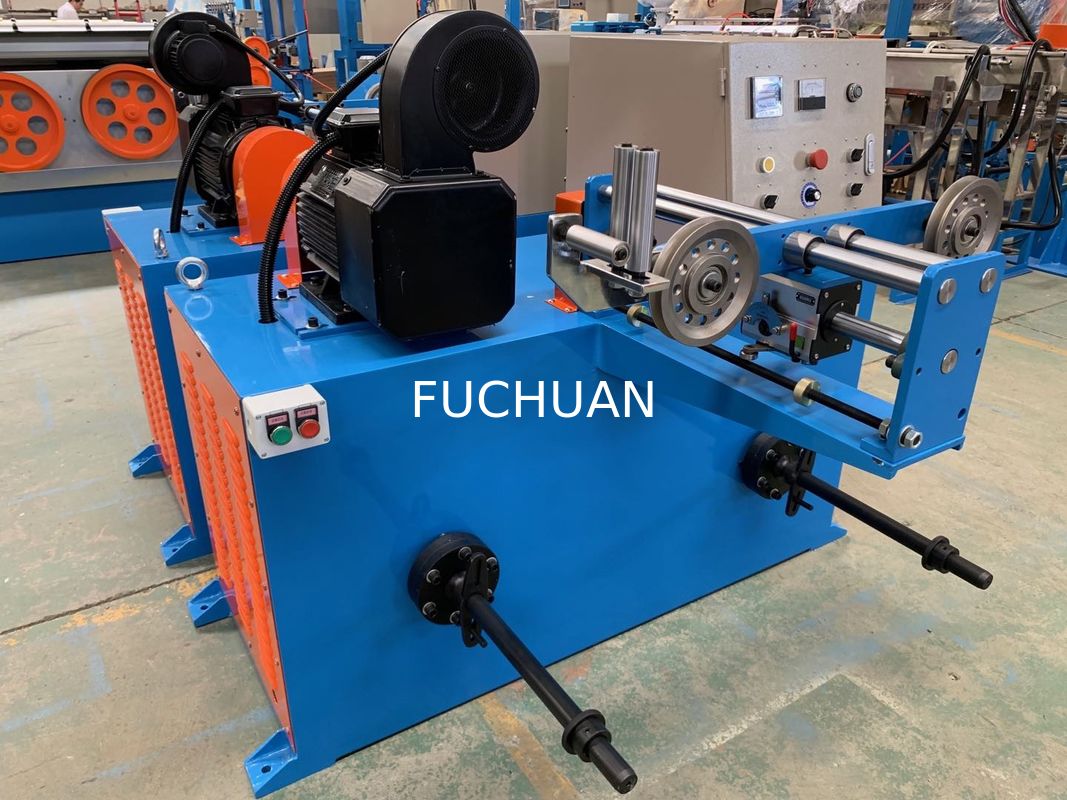

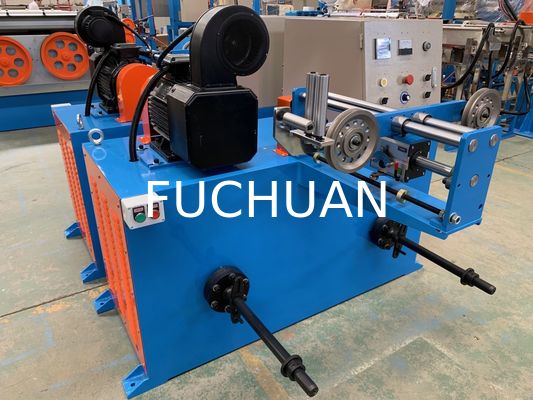

コンパクト銅線撚り合わせ機 左右撚り 簡単操作

소형 동선 연선기 좌우 꼬임 간편한 조작

동선 연선기의 장점:

1. 통선 시스템: 최신 구조로, 와이어가 주축에서 가이드 휠을 거쳐 보우 벨트로 직접 통과하며, 보우(활)의 독특한 반원형 홈 디자인과 반원 세라믹 링 라인을 통해 고속 운전 시 풍압으로 인한 연선 긁힘 및 점프 현상을 방지합니다.
2. 주축 윤활: 그리스 윤활 (오일 윤활의 단점: 고속 작동 중 오일 온도가 상승하고 유무(오일 미스트)가 벽면에 방울 형태로 맺혀 릴로 떨어져 도체를 오염시키며, 절연 공정 시 기포를 유발함)
3. 안전 보호: 도어 접점 불량, 리프트 접점 불량, 내외부 단선 에러 등이 터치스크린에 표시되며 자동 경보가 울리거나 기계가 작동을 시작하지 않습니다.

동선 연선기 주요 성능 매개변수

1. 적용 분야: 7가닥 이상의 합금선, 주석도금선, 에나멜선 등. 1 + 6 구조는 꼬임을 연선으로 대체 가능
2. 단선 선경 범위: φ0.025 ~ φ0.08mm
3. 연선 선경 범위: φ0.075 ~ φ0.24mm
4. 연선 단면적: 0.0034 ~ 0.035mm²
5. 스풀 규격: φ200mm × 31mm × φ135mm (또는 고객 도면에 따른 맞춤 제작)
6. 최대 속도: 3000RPM(설계 속도)
7. 권취(트래버스): φ15mm 광간 베어링 방식, 피치 길이 및 거리를 정밀하게 조정 가능

동선 연선기 기계적 성능

1. 본체 구조:

1) 재질: 저탄소강 용접 구조.
2) 구조: 본체는 어닐링 및 시효 처리를 거쳐 내부 응력을 제거한 후, 정밀 보링 머신으로 보링 가공하여 일체형으로 성형됩니다.

2. 연선 인입부:

1) 인입 위치: 전면 도어를 마주보고 기계 우측 (고객 요구에 따라 좌측으로 변경 맞춤 제작 가능).
2) 인입 방식: 공급 장치(페이오프)에서 단선 감지 영역을 거쳐 먼저 총 분선판(1 + 6 + 12 + ... 배열 홀)으로 들어간 후, 1차 압력 다이스와 2차 압력 다이스를 통과하여 우측 주축 내부의 와이어 가이드 휠로 진입합니다. 세라믹 링이 부착된 알루미늄 보우를 거쳐 좌측 주축 내부의 와이어 가이드 휠로 들어간 다음, 중앙 코너 가이드 휠을 거쳐 리딩 휠로, 최종적으로 정렬 가이드 휠을 통해 권취됩니다(와이어 연선 인입 구조도 참조).

3. 주축(스핀들):

1) 재질: 40Cr강 단조 후 퀜칭 및 템퍼링(조질) 처리.
2) 정밀도: 샤프트 코어 외경 및 베어링 단면을 연마하여 축의 동심도와 직각도를 보장.
3) 동적 밸런스: G2.5 표준 (0.03g 이내 중량 오차)

4. 알루미늄 플레이트:

1) 재질: ZL104
2) 정밀도: 모든 단면이 위치 결정 홀을 기준으로 정렬됨 (0.03g 미만)
3) 동적 밸런스: G2.5 정밀도 (0.03g 이내 중량 오차)

5. 보우(활)

1) 재질: 일본 수입 SK5.
2) 형상: 풍압을 줄여주는 특수 외관.
3) 중량 공차: 쌍당 0.03g 미만

6. 구동부: 수입 타이밍 벨트 구동 적용으로 정확한 피치 구현


동선 연선기 상세 사양:
