고속 와이어 이중 회전 뭉치기 기계 구리 케이블 장비

와이어 다발 기계 특성:

높은 생산성(기계보다 4.5배, 특히 1+6 도체 꼬임의 경우)을 갖춘 기존의 400 튜브 번칭 기계 대신 새로 개발되어 에너지를 절약하고 크기가 더 작으며 소음이 적습니다.


와이어 묶기 기계 장점:

• 플라이어 보우 :þ 일본 수입 SK5, 열처리, 경질 크롬 표면 마감 þ 수입 섬유 유리 변속기 시스템 : 동기식 벨트 구동, 정확한 배치, 내부 윤활 위치 없음, 급유 및 기계 청소로 인한 폐기물 영향 없음
• 누워 길이 변경: 작동하기 쉽고, 누워 길이 시트에 따라 앞바퀴를 변경하기만 하면 됩니다.
• 미터 계산 방식: 내부 미터 카운터,

주요 성능 매개변수

• 응용 프로그램: 벌거벗은 철사, 주석 도금된 철사, 니켈 철사, 은 도금된 철사, 에나멜을 입힌 철사, 구리 입히는 알루미늄, 합금 철사 등과 같은 코어 트위스터 및 도체 좌초. 1 + 6은 꼬임을 좌초로 대체할 수 있습니다.

기계적 성능

• 신체 구조:

1.Material : 함께 용접 된 저탄소 강.

2. 구조 : 본체를 어닐링 및 노화하여 내부 응력을 제거한 다음 정밀 보링 기계로 보링하여 성형품을 형성합니다.

• 뭉치 입력 부분:

1. Bunching 진입 위치 : 정문을 향하고 기계 오른쪽에 있습니다 (왼쪽으로 변경하려면 고객 요구 사항에 따라 맞춤 설정할 수 있음).

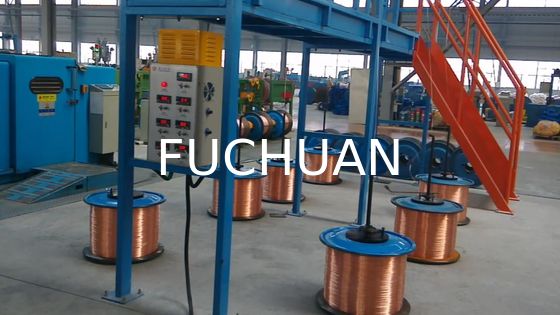

2. 번칭 입력 모드: 풀림 장치에서 단선 감지 영역을 거쳐 먼저 전체 하위 라인 보드(1 +6 +12 + ... 분포에 의한 하위 구멍)까지, 첫 번째 압력 금형을 통과한 다음 와이어 가이드 휠 내의 오른쪽 스핀들에 들어간 후 두 번째 압력 금형입니다. 도자기 링이 있는 알루미늄 아치에서 와이어 가이드 휠 내의 왼쪽 스핀들까지, 그리고 중앙 모서리의 가이드 휠을 통해 리딩 휠까지, 마지막으로 얼라이너의 가이드 휠에서 케이블 포설까지(와이어 묶음 진입 패턴 다이어그램 참조)

• 축:

1. 재질 : 담금질 및 템퍼링 처리 후 40Cr 강철 단조.

2.정확도: 샤프트 코어 외면 직경과 베어링 끝면을 연마하여 축과의 동심도 및 수직도를 보장합니다.

3. 다이나믹 밸런스 : G2.5 기준 (0.03g 무게 차이)

• ¨알루미늄 판 / ¨ 회전 암

1. 재질: ¨ ZL104 / ¨45# 강철

2. 정확도: 모든 끝면은 위치 지정 구멍을 기준으로 위치가 지정됩니다(0.03g 미만).

3. 다이나믹 밸런스 : G2.5의 정확도 (0.03g 무게 차이)

• 절하다

1.Material: ¨ 일본 수입 SK5 ¨ 수입 섬유 유리

2. 모양: 특별한 외관은 바람 저항을 감소시킵니다.

3. 무게 허용 오차 : 쌍당 0.03g 미만

• 전송 부분: 수입된 동기식 벨트 드라이브로 길이가 정확함
• 와이어 입력 휠:

1. 재질 : # 45 강철은 열처리 HRC30-40으로 마감되었습니다.

2. 표면에 단단한 크롬 도금이되어 착용하기 쉽지 않습니다.

• 스핀들 하우징:

1. 재질 : 연성 철 QT42-10.

2. 가공: CNC 공작 기계

3. 정확도 : 동심도를 보장하기 위해 하나의 가공 구멍 끝 성형.

• 스핀들 베어링 윤활 시스템:

1.윤활 방법: 버터 윤활

2. 버터 모델: LGMT2

3. 밀봉 방법 : 기계식 오일 고정 링, 기계 내부를 깨끗하게 유지하십시오.
