제품 상세 정보:
|
| 와이어에 적합합니다: | 한 번에 19개 구리선 Φ0.16mm - Φ0.64mm | 보빈에 적합: | 직경 630 또는 250mm |
|---|---|---|---|
| 이름: | 케이블 트위스팅 머신 | 페이오프 보빈: | Dia180 또는 Dia630 |
| 테이크-업 보빈: | 다이아630 | 대안: | 튜브 다발 기계 |
| 가닥 섹션 영역: | 0.38-6.0mm2 | 애플리케이션: | 19pcs 구리 와이어 다발 |
| 와이어 직경: | 0.16-0.64mm | 좌초 지역: | 0.38-6.0mm2 |
| 피치 범위: | 11.6-100mm, 34개 클래스 | 최대 속도: | 2000rpm(4000 트위스트) |
| 지불 능력: | 5.5KW / 7.5KW | 테이크업 파워: | 7.5kw |
| 장력 제어: | 터치 스크린 + PLC | 브레이크 모드: | 전자 브레이크 장치 |
| 차원: | 10000x2500x1650mm | ||
| 강조하다: | 선재 타래 결박기,와이어 펀처,꼬임 장비 |
||

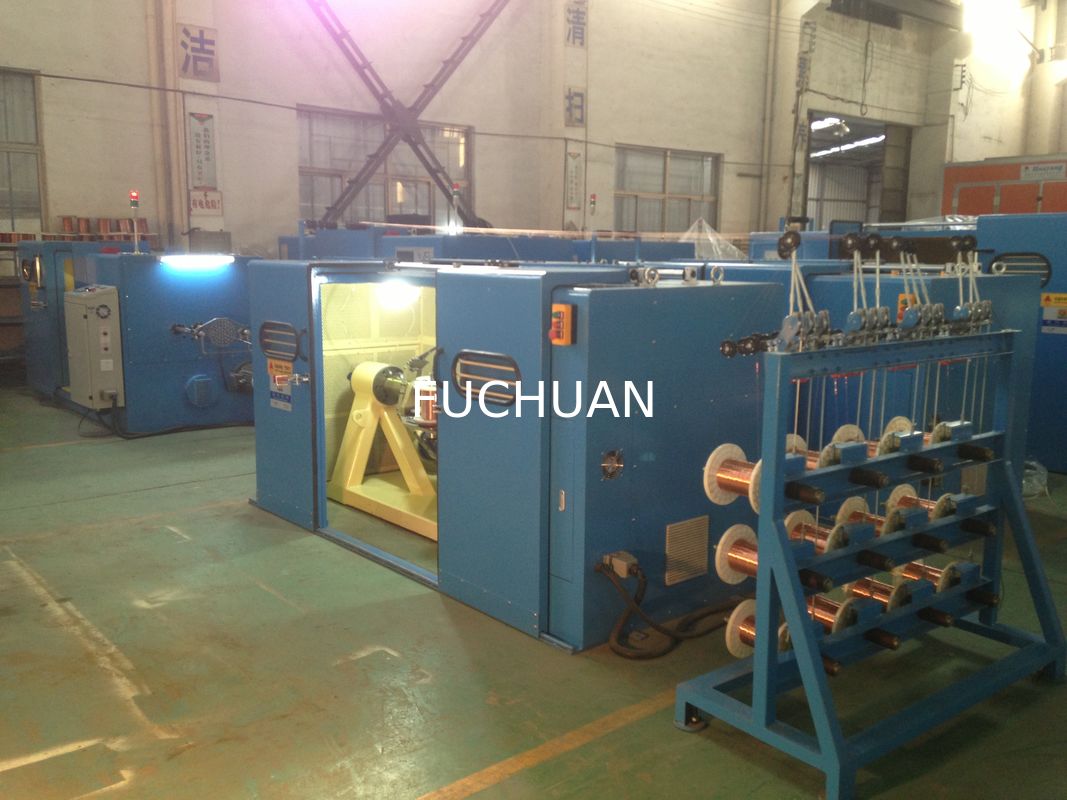

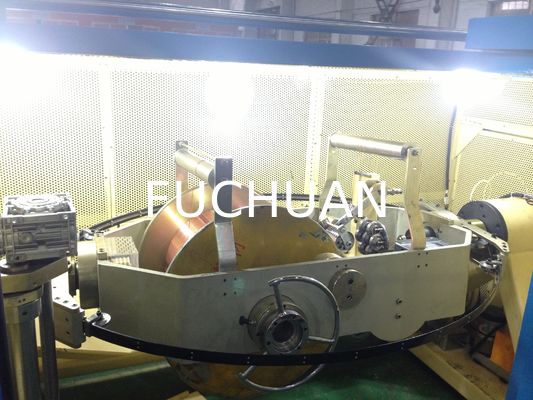

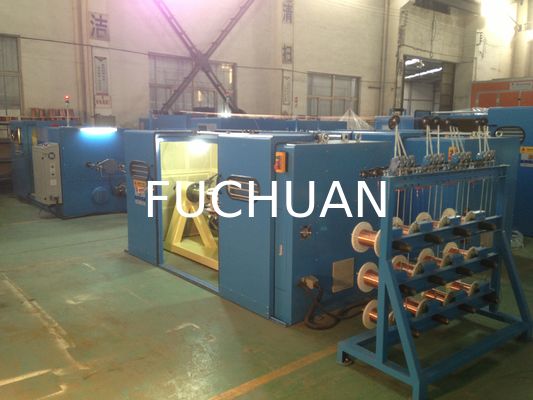

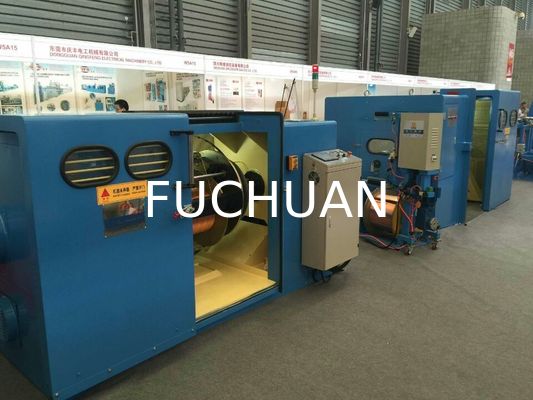

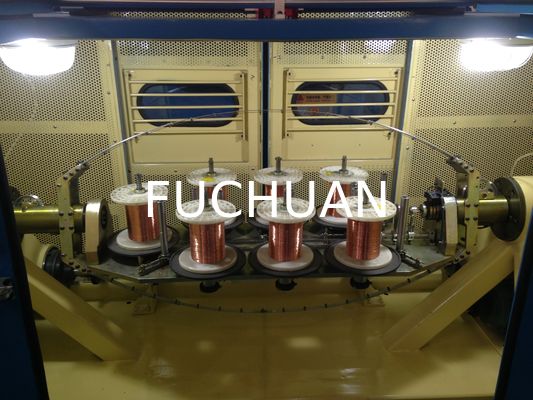

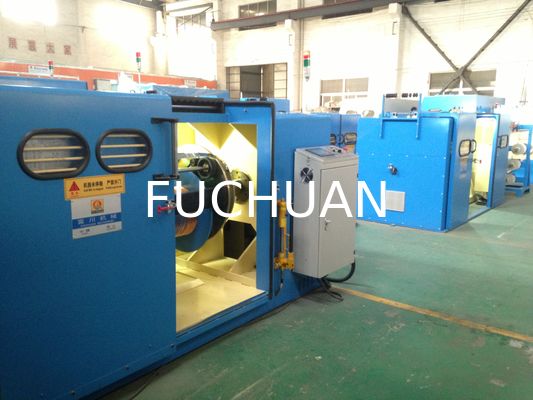

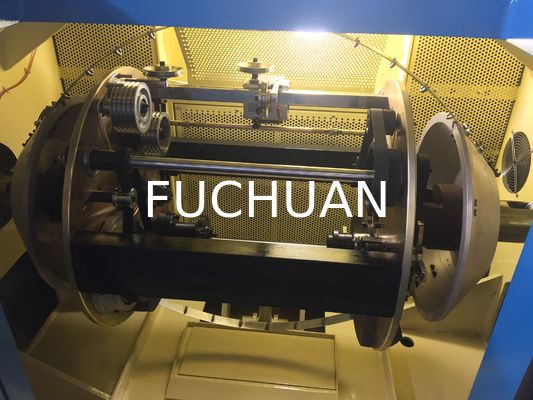

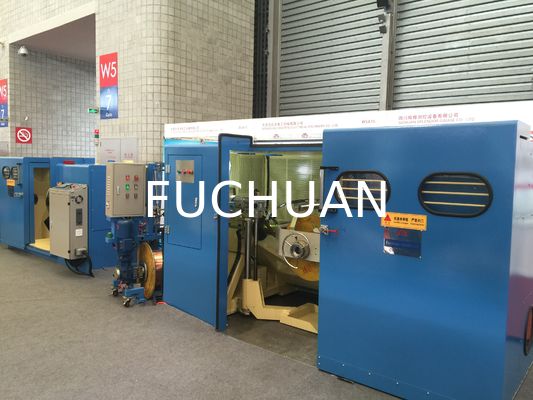

터치스크린 조작 4000트위스트 동선 연선기
주요 상세 정보:
19가닥 동선의 동시 연선에 적용.
특징:
1. 에너지 절약, 소형 사이즈, 저소음 등
2. 200형 관상 연선기를 대체하는 신제품
3. 높은 생산성 보유(일반 1+6+12 도체의 경우 일반 관상 연선기 대비 4.5배)
사양:
| 장비 모델 | 1+6+12(200 및 250 보빈) | 1+6+12(630 보빈) |
| 연선 용도 | 19가닥 동선 동시 연선에 적용 | |
| 단선 직경(mm) | 0.16～0.64 | |
| 연선 단면적 (mm²) | 0.38～6.0 | |
| 피치(mm) | 11.6-100(34단계) | |
| 연선 방향 | 좌 또는 우 자유 선택 | |
| 공급 보빈 규격 | 8인치, 9인치 | OD630 ID125 H475 |
| 공급 방식 | 기계식 마찰 | 자분(마그네틱 파우더) 텐션 |
| 권취 보빈 규격 |
OD630 ID127 H475 또는 OD630 ID56 H475 (주문 제작 가능) |
OD630 ID127 H475 또는 OD630 ID56 H475 (주문 제작 가능) |
| 최대 회전 속도 | 2000rpm(4000트위스트) | 2000rpm(4000트위스트) |
| 공급기 동력 | 5.5KW | 7.5KW |
| 권취 모터 동력 | 7.5KW | 7.5KW |
| 장력 제어 | 터치스크린+PLC+자분 클러치, 빈 보빈부터 만권 보빈까지 일정한 장력 보장 | |
| 자분 클러치 | 5kgf | 5kgf |
| 보호 기능 |
다음의 경우 자동 제동/정지: 1) 내외부 와이어 단선 시 2) 설정 길이에 도달 시 |
|
| 제동 방식 | 전자기 브레이크 | |
| 트래버스 방식 | 링 드라이브 유닛을 통한 와이어 롤링 방식, 권취 피치 및 폭 조절 가능 | |
| 조작 방식 | 터치스크린 | |
| 치수(mm) | 10000L 2500W 1650H | 10000L 2500W 1650H |
