제품 상세 정보:
|
| 색상: | 하늘색/사과색 | 보빈에 적합: | 지름 800 밀리미터 |
|---|---|---|---|
| 철사: | PE/PVC 코어 와이어 또는 구리 와이어 | 와이어에 적당합니다: | 직선 0.6mm-3.0mm |
| 최대 속도: | 500rpm | 누워의 방향: | 오른쪽 또는 왼쪽 |
| 피치: | 30-200 | 최대 트위스트 직경: | 16mm |
| 트위스트 방식: | 캔틸레버 단일 트위스트 | 코어 와이어 디아: | 1.0-3.0mm |
| 애플리케이션: | 케이블 제작, 연선 | ||
| 강조하다: | 싱글 트위스트,트위스팅 머신,케이블 설치 |
||
단심 연선 구리선 연선기 30MM - 200MM 케이블 포설 장비
빠른 세부 정보:

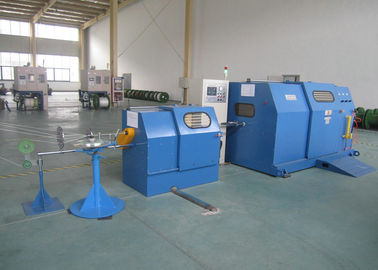

데이터 케이블 및 제어 케이블과 같은 컴퓨터 와이어의 케이블 포설에 적용됩니다. 중앙 코일 탭핑 및 측면 코일 탭핑을 동기화할 수 있습니다. 전체 기계는 페이 오프 랙, 중앙 번들러, 중앙 코일 탭핑 세트용 측면 페이 오프 랙, 단심 연선(케이블 포설) 기계 및 전기 제어 캐비닛으로 구성됩니다.
특징:
1. 높은 생산 속도, 빈 보빈에서 가득 찬 보빈까지 일정한 장력, 특히 고품질 연선에 적합합니다.
2. 특히 작은 단면적 연선에 적합합니다.
3. 동기 벨트 드라이브 사용
4. 가이드 휠을 변경하여 연선 거리를 변경하고 작동하기 쉽습니다.
사양:
| 장비 모델 | FC-500B | FC-650B | FC-650C | FC-800B | |
| 연선 용도 | 항공 우주, 의료 장비, 휴대폰 및 초전도체(구리선 7개 이상, 주석 도금선, 은 코팅선 및 에나멜선)의 연선에 적용, 코어 와이어의 이중 연선. | ||||
| 단선 직경(mm) | 0.08-0.45 | 0.15-1.04 | 0.12-0.52 | 0.38-1.70 | |
| 연선 단면적(mm²) | 0.05-2.5 | 0.35-6.0 | 0.30-4.0 | 1.0-16 | |
| 코어 와이어 단선 직경(mm) | 0.5-1.5 | 0.5-3.0 | 0.5-2.0 | 1.0-4.0 | |
| 코어 와이어 연선 외경(mm) | 1.0-3.5 | 1.0-6.0 | 1.0-4.0 | 2.0-8.0 | |
| 피치(mm) | 6.3-52.3(24등급) | 11.6-100(34등급) | 11.6-100(34등급) | 23-147(20등급) | |
| 연선 방향 | 오른쪽 또는 왼쪽 선택 가능 | ||||
| 외경*내경*외폭 | OD500 ID56 H375 | OD630 ID56 H475 |
OD630 ID56 H475 OD630 ID127 H475 |
OD800 ID80 H600
|
|
| 최대 회전 속도 | 3000rpm(6000회전) | 2000rpm(4000회전) | 2400rpm(4800회전) | 1500rpm(3000회전) | |
| 주 모터 동력 | 5.5KW | 7.5KW | 11KW | 15KW | |
| 인버터 동력 | 5.5KW | 7.5KW | 11KW | 15KW | |
| 장력 제어 방식 | 터치 스크린 + PLC + 자기 분말 클러치, 빈 보빈에서 가득 찬 보빈까지 일정한 장력 보장 | ||||
| 자기 분말 클러치 | 1.2kgf | 5kgf | 2.5kgf | 10kgf | |
| 보호 |
자동 브레이크/정지 1) 내부 및 외부 와이어 끊김 2) 사전 설정 길이 도달 |
||||
| 브레이크 모드 | 전자 브레이크 | ||||
| 트래버스 방식 | 링 드라이브 유닛으로 와이어 롤링, 와인딩 피치 및 폭 조절 가능 | ||||
| 작동 모드 | 터치 스크린 작동 | ||||
| 치수(mm) | 2680L 1250W 1500H | 3300L 1550W 1800H | 3300L 1550w 1800H | 4600L 2000W 2000H | |
