제품 상세 정보:
|
| 색: | 하늘색 두 배 강선전도 buncher | 감개틀을 채택하십시오: | 직경 800mm |
|---|---|---|---|
| 좌초 단면도 지역: | 1-16mm2 | 철사: | 벌거벗은 구리 철사, 주석으로 입힌 철사는, 재킷 철사 및 에나멜을 입힌 철사를), 중핵 철사를 위해 두 배에게 뒤트는 은도금합니다 |
| 위치의 방향: | 왼쪽이나 오른쪽에 해방하십시오 | 피치: | 23-147mm (20classes) |
| 트위스트 방식: | 더블 트위스트 번칭 | 와이어 직경: | 0.38-1.7mm |
| 좌초 지역: | 1.0-16mm2 | 최대 속도: | 1600rpm(3200 트위스트) |
| 메인 모터: | 15kw | 자석 클러치: | 10kgf |
| 제어: | 터치스크린 조작 | 색상: | 애플 그린 |
| 강조하다: | 더블 트위스트 번처,선재 타래 결박기,꼬임 장비 |
||

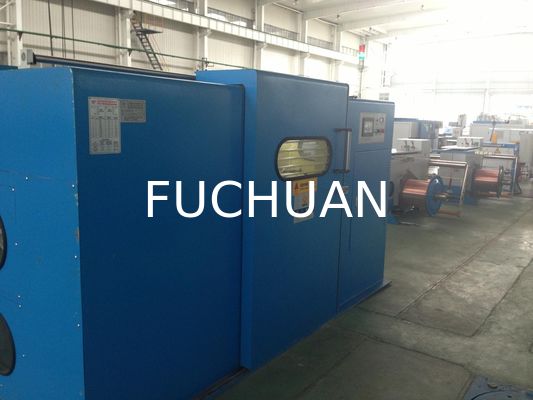

터치스크린 조작 방식의 Fuchuan FC-800B 애플 그린 더블 트위스트 번칭기
주요 상세 정보:
항공우주, 의료 장비, 휴대폰 및 초전도체(7가닥 이상의 나동선, 주석 도금선, 은 도금선 및 에나멜선) 연선 및 심선 더블 트위스팅에 적용됩니다.
특징:
일본 기술, 중국 생산
신제품으로, 주로 전선 및 자동차용 전선과 기타 소단면적 도체의 연선 작업에 적용됩니다.
1. 최대 2600rpm의 고속 회전 속도로 일반 속도(1600rpm)의 1.6배입니다.
2. PLC, 독일 수입 히스테리시스 클러치 권취 장치 및 장력 센서를 사용하여 안정적인 장력과 고품질 연선을 보장하며, 특히 고품질 타이트 라인에 적합합니다.
3. 탄소 섬유 보우(Bow)를 사용하여 강성이 우수하고 변형이 적으며 충격이 작고 가벼우며, 공기 마찰을 줄여 고품질 도체를 생산합니다.

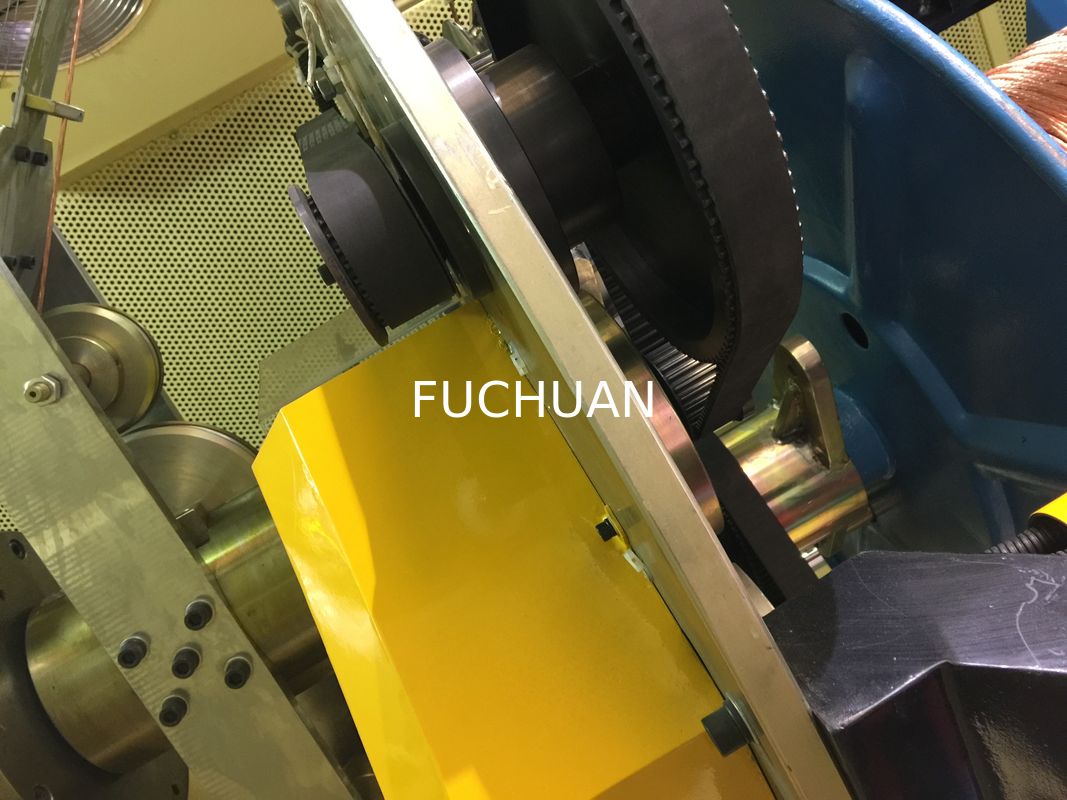

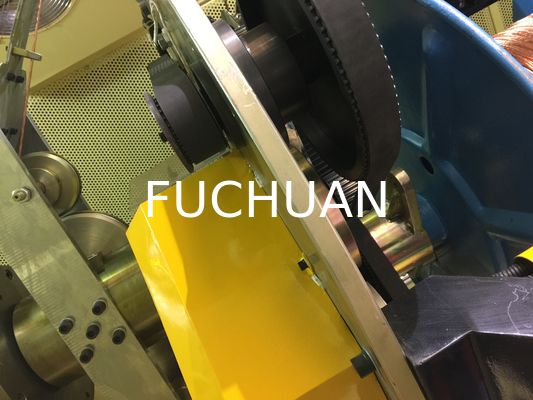

4. 동기식 벨트 구동 방식을 채택하여 가이드 휠만 교체하면 피치 거리를 변경할 수 있어 작동이 간편합니다.
5. 스핀들을 사용하여 미터 수를 계산하므로 특정 전선 및 케이블의 경우 오차가 0.01%에 불과합니다.
6. PLC로 스핀들 베어링을 자동 윤활하여 그리스 과다 또는 과소 주입을 방지합니다. 비정상적인 소음과 마모를 없애고 유지보수 비용을 절감합니다.
사양:
| 장비 모델 | FC-500B | FC-650B | FC-650C | FC-800B | |
| 연선 용도 | 항공우주, 의료 장비, 휴대폰 및 초전도체(7가닥 이상의 나동선, 주석 도금선, 은 도금선 및 에나멜선) 연선 및 심선 더블 트위스팅에 적용됩니다. | ||||
| 단선 직경(mm) | 0.08-0.45 | 0.15-1.04 | 0.12-0.52 | 0.38-1.70 | |
| 연선 단면적 (mm²) | 0.05-2.5 | 0.35-6.0 | 0.30-4.0 | 1.0-16 | |
| 심선 단선 직경(mm) | 0.5-1.5 | 0.5-3.0 | 0.5-2.0 | 1.0-4.0 | |
| 심선 연선 외경(mm) | 1.0-3.5 | 1.0-6.0 | 1.0-4.0 | 2.0-8.0 | |
| 피치(mm) | 6.3-52.3(24단계) | 11.6-100(34단계) | 11.6-100(34단계) | 23-147(20단계) | |
| 꼬임 방향 | 우향 또는 좌향 선택 가능 | ||||
| 외경*내경*외폭 | OD500 ID56 H375 | OD630 ID56 H475 | OD630 ID56 H475 OD630 ID127 H475 | OD800 ID80 H600
| |
| 최대 회전 속도 | 3000rpm(6000트위스트) | 2000rpm(4000트위스트) | 2400rpm(4800트위스트) | 1500rpm(3000트위스트) | |
| 메인 모터 출력 | 5.5KW | 7.5KW | 11KW | 15KW | |
| 인버터 출력 | 5.5KW | 7.5KW | 11KW | 15KW | |
| 장력 제어 방식 | 터치스크린 + PLC + 자분 클러치, 빈 보빈부터 만선 보빈까지 일정한 장력 유지 | ||||
| 자분 클러치 | 1.2kgf | 5kgf | 2.5kgf | 10kgf | |
| 보호 기능 | 자동 제동/정지: 1) 내부 및 외부 단선 시 2) 설정 길이에 도달 시 | ||||
| 제동 방식 | 전자기 브레이크 | ||||
| 트래버스 방식 | 링 드라이브 유닛을 이용한 롤링 와이어 방식, 권취 피치 및 폭 조절 가능 | ||||
| 조작 모드 | 터치스크린 조작 | ||||
| 치수(mm) | 2680L 1250W 1500H | 3300L 1550W 1800H | 3300L 1550w 1800H | 4600L 2000W 2000H | |
