제품 상세 정보:
|
| 색: | 하늘색 | 감개틀을 채택하십시오: | diameter200 250 300 400mm |
|---|---|---|---|
| 적당한 철사 직경: | 0.03mm-0.32mm | 철사: | 철사, 주석으로 입힌 철사, 는 재킷 철사 및 에나멜을 입힌 철사를 합금하십시오 |
| 위치의 방향: | 왼쪽이나 오른쪽에 해방하십시오 | 작동 모드: | 터치스크린 가동 |
| 와이어 직경: | 0.03-0.32mm | 애플리케이션: | 케이블 편조 |
| 모델 범위: | 250B, 300B, 400B | 특징: | 매우 미세한 와이어 |
| 강조하다: | 케이블 트위스터,트위스팅 머신,스트랜딩 머신 |
||

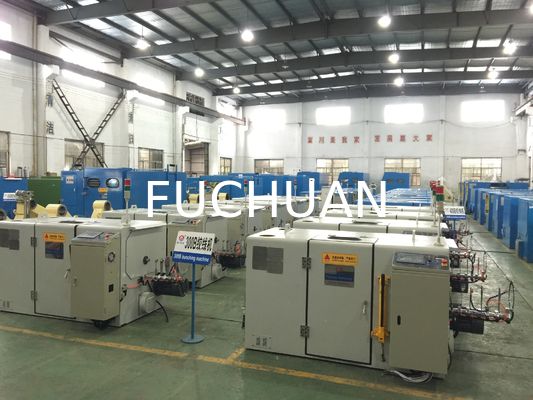

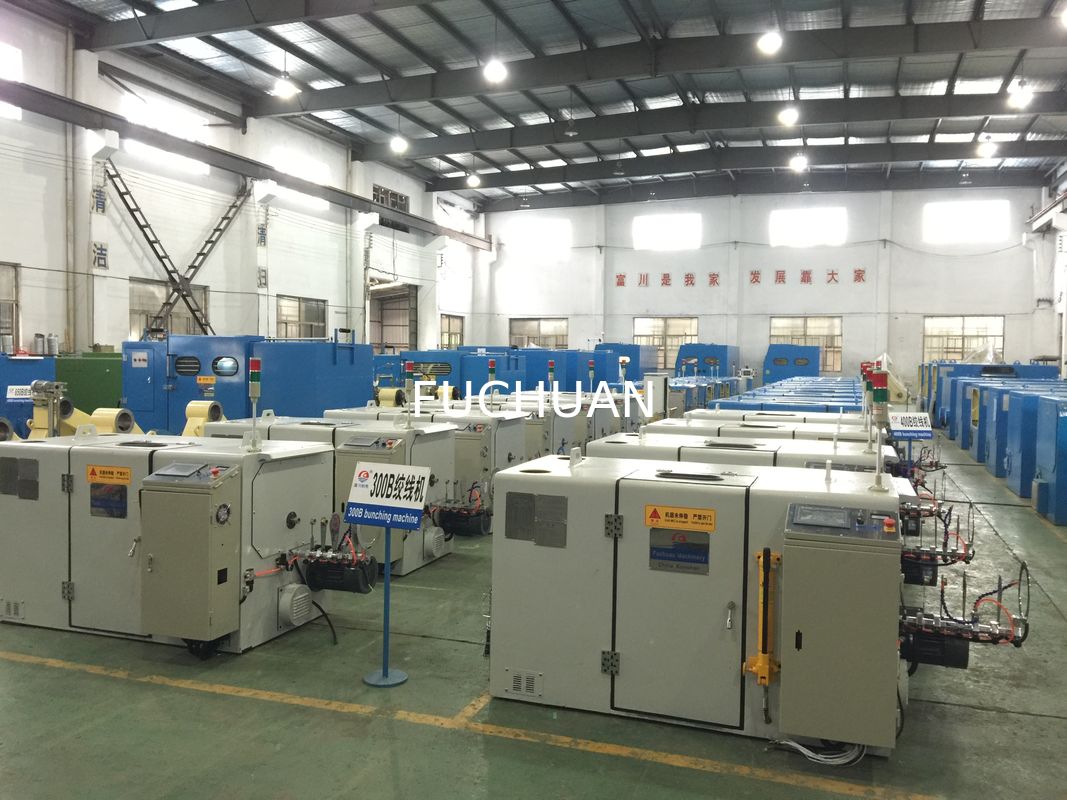

연선 단면적 0.016~0.32mm² 푸촨(Fuchuan) FC-B 극세선 연선기
주요 정보:
일본 기술, 중국 제조
전자 산업을 위한 단면적이 매우 작은 정밀 연선을 생산하도록 개발되었습니다. 동일하거나 서로 다른 릴에서 두 가지 다른 연선 단면을 동시에 생산할 수 있습니다. 하나의 모터로 두 개의 샤프트를 구동하여 더욱 친환경적이고 에너지 효율이 높습니다. 메인 샤프트 미터 카운터가 장착되어 동일한 유형의 선재를 꼬아줄 때 공차 오차가 0.01%에 불과합니다.
특허 번호: 201320522156.7
항공우주, 의료기기, 휴대폰, 노트북 PC 및 극세 도체(합금선, 주석도금선, 은도금선, 에나멜선 7가닥 이상)의 집선/연선 작업에 적용.
특징:
A. 빠른 생산 속도, 빈 보빈부터 만권 보빈까지 일정한 장력 유지, 특히 고품질 연선 생산에 적합.
B. 샤프트 기반 미터 측정 방식을 사용하여 특정 와이어 및 케이블에 대해 0.01% 미만의 오차율 달성.
C. FC-100 능동형 백트위스트 페이오프(Pay-off) 장치와 연동하여 단순 꼬임이 아닌 번칭(집선) 구현 가능.
D. 특히 미세 단면적 연선 작업에 적합.
E. 타이밍 벨트(동기 벨트) 구동 방식 적용.
F. 가이드 휠 교체로 꼬임 피치 변경 가능, 간편한 조작.
사양:
| 장비 모델 | FC-200B | FC-250B | FC-300B | FC-400B | |
| 연선 용도 | 항공우주, 의료기기, 휴대폰, 노트북 PC 및 극세 도체(합금선, 주석도금선, 은도금선, 에나멜선 7가닥 이상)의 집선/연선 작업에 적용. | ||||
| 단선 직경(mm) | 0.016～0.08 | 0.03～0.18 | 0.05～0.28 | 0.05～0.32 | |
| 연선 단면적(mm²) | 0.0014～0.035 | 0.0049～0.3 | 0.0137～0.45 | 0.0137～1.0 | |
| 피치(mm) | 0.8～4.0(14단) | 0.8~10.8(24단) | 1.6～21.6(24단) | 3.1～33.3(24단) | |
| 꼬임 방향 | 좌/우(S/Z) 자유 선택 | ||||
|
권취 보빈(mm) 외경*내경*전폭 |
200*31*135 | 300*30*185 |
250*30*185 300*30*185 |
300*30*185 400*56*300 |
|
| 최대 회전 속도(rpm) | 5000rpm(10000tpm) | 4000rpm(8000tpm) | 3500rpm(7000tpm) | 3500rpm(7000tpm) | |
| 메인 모터 출력 | 2.2KW | 3.7KW | 3.7KW | 3.7KW | |
| 인버터 용량 | 2.2KW | 3.7KW | 3.7KW | 3.7KW | |
| 장력 제어 | 터치스크린 + PLC + 자분(파우더) 클러치, 빈 보빈부터 만권 보빈까지 일정한 장력 보장 | ||||
| 자분(파우더) 클러치 | 0.05kgf | 0.3kgf | 0.6kgf | 0.6kgf | |
| 보호 기능 |
자동 제동/정지 1) 내외부 단선 발생 시 2) 설정 길이에 도달했을 시 |
||||
| 제동 방식 | 전자 브레이크 | ||||
| 트래버스 방식 | 링 드라이브 유닛을 통한 롤링 와이어 방식, 권취 피치 및 폭 조절 가능 | ||||
| 작동 방식 | 터치스크린 조작 | ||||
| 치수(L*W*H) | 2000*960*1100 | 2300*1100*1330 | 2300*1100*1330 | 2850*1150*1350 | |
