제품 상세 정보:
|
| 모터 힘: | 11Kw | 색: | 하늘색 |
|---|---|---|---|
| 자석 분말 클러치: | 2.5 kgf | 브레이크 형태: | 전자기 브레이크 |
| 작동 모드: | 터치 스크린 | 감개틀을 위한 적합: | 직경 630mm |
| 단 하나 철사 dia: | 0.12mm에서 0.52mm | Fitable 철사: | 철사/벌거벗은 구리 철사의 주석으로 입힌 철사, 는 재킷 철사를 응어리를 빼십시오 |
| 트위스트 방식: | 더블 트위스트 번칭 | 와이어 직경: | 0.12-0.52mm |
| 좌초 지역: | 0.30-4.0mm2 | 최대 속도: | 2400rpm(4800 트위스트) |
| 메인 모터: | 11kw | 장력 제어: | 터치 스크린 + PLC |
| 강조하다: | 더블 트위스트 번처,선재 타래 결박기,꼬임 장비 |
||

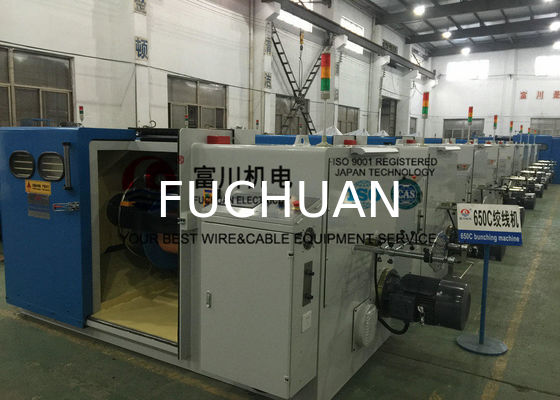

심선용 후촨(Fuchuan) 더블 트위스트 연선기, 일반 와이어 트위스터 기계
주요 정보:
FUCHUAN® 시리즈 B 모델 일반 와이어 고속 연선기 및 더블 트위스트 연선기
일본 기술, 중국 제조
신제품, 주로 전선, 자동차용 전선 및 기타 소형 단면적 도체의 연선에 적용됩니다.
특징:
a). PLC, 독일산 수입 히스테리시스 클러치 권취 장치 및 장력 센서를 사용하여 안정적인 장력과 고품질 연선을 보장하며, 특히 고품질의 조밀한 전선에 적합합니다.
b). 탄소 섬유 보우(bow) 사용, 강한 강성, 변형 방지, 적은 충격, 가벼운 무게, 공기 마찰 감소로 고품질 도체 생산 가능;
c). 동기식 벨트 구동 방식을 채택하여 가이드 휠만 교체하면 꼬임 피치를 쉽게 변경할 수 있어 작동이 간편합니다.
d). 스핀들을 사용하여 미터(길이)를 계산하며, 특정 전선 및 케이블의 오차율은 0.01%에 불과합니다.
e). PLC를 사용하여 스핀들 베어링을 자동으로 윤활하여 그리스 과다 또는 과소 주입을 방지합니다. 비정상적인 소음과 마모를 제거하고 유지보수 비용을 절감합니다.
사양:
| 장비 모델 | FC-500B | FC-650B | FC 650C | FC-800B | |
| 연선 용도 | 항공우주, 의료 장비, 휴대폰 및 초전도체(7가닥 이상의 나동선, 주석 도금선, 은 도금선 및 에나멜선)의 연선과 심선 이중 꼬임에 적용됩니다. | ||||
| 단선 직경(mm) | 0.08-0.45 | 0.15-1.04 | 0.12-0.52 | 0.38-1.70 | |
| 연선 단면적 (mm²) | 0.05-2.5 | 0.35-6.0 | 0.30-4.0 | 1.0-16 | |
| 심선 단선 직경(mm) | 0.5-1.5 | 0.5-3.0 | 0.5-2.0 | 1.0-4.0 | |
| 심선 연선 외경(mm) | 1.0-3.5 | 1.0-6.0 | 1.0-4.0 | 2.0-8.0 | |
| 피치(mm) | 6.3-52.3(24단계) | 11.6-100(34단계) | 11.6-100(34단계) | 23-147(20단계) | |
| 꼬임 방향 | 좌/우 방향 선택 가능 | ||||
| 외경*내경*외폭 | OD500 ID56 H375 | OD630 ID56 H475 |
OD630 ID56 H475 OD630 ID127 H475 |
OD800 ID80 H600
|
|
| 최대 회전 속도 | 3000rpm(6000트위스트) | 2000rpm(4000트위스트) | 2400rpm(4800트위스트) | 1500rpm(3000트위스트) | |
| 메인 모터 출력 | 5.5KW | 7.5KW | 11KW | 15KW | |
| 인버터 출력 | 5.5KW | 7.5KW | 11KW | 15KW | |
| 장력 제어 방식 | 터치스크린 + PLC + 자분(파우더) 클러치로 빈 보빈에서 만권 보빈까지 일정한 장력 보장 | ||||
| 자분(파우더) 클러치 | 1.2kgf | 5kgf | 2.5kgf | 10kgf | |
| 보호 기능 |
자동 브레이크/정지 1) 내부 및 외부 단선 시 2) 설정 길이에 도달했을 때 |
||||
| 제동 방식 | 전자기 브레이크 | ||||
| 트래버스 방식 | 링 드라이브 유닛을 이용한 와이어 롤링, 권취 피치 및 폭 조절 가능 | ||||
| 작동 모드 | 터치스크린 작동 | ||||
| 치수(mm) | 2680L 1250W 1500H | 3300L 1550W 1800H | 3300L 1550w 1800H | 4600L 2000W 2000H | |
